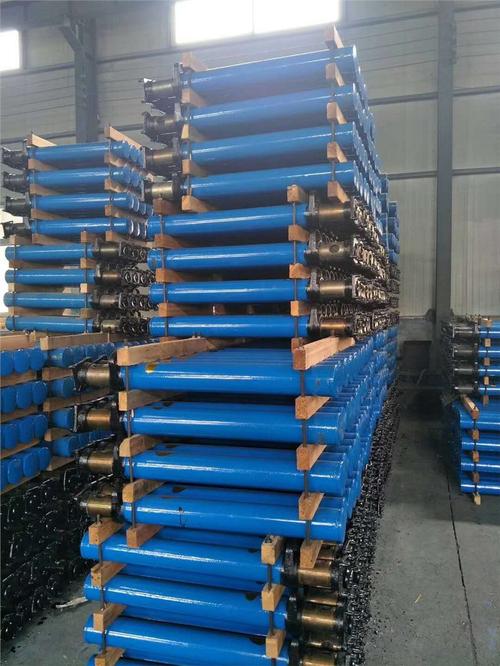

单体液压支柱是煤矿回采工作面及巷道支护的关键液压设备，依靠乳化液压力产生支撑力，控制顶板下沉，保障采掘作业安全。DW28-250/100x型属于DW系列悬浮式单体液压支柱的常规型号，下面从型号含义、结构原理、技术参数、适用范围及使用维护等方面进行介绍。

一、型号含义解读
以DW28-250/100x为例：

• D：代表“单体液压支柱”；
• W：代表“外注式”（部分厂家也指悬浮式，具体以产品说明为准）；
• 28：最大支撑高度为2.8米；
• 250：额定工作阻力为250kN；
• 100：油缸内径为100mm；
• x：表示经过局部改进或采用特定材质/工艺的派生型号。

该型号直观反映了支柱的最大高度、承载能力和缸径，属于煤矿常用的中高高度、中等阻力支柱。

二、结构组成与工作原理
DW28-250/100x型悬浮式单体液压支柱主要由顶盖、活柱、油缸、活塞、复位弹簧、三用阀（注液阀、卸载阀、安全阀）、手把体、底座等部件组成。

工作时，乳化液泵站通过注液枪将高压乳化液经三用阀注入支柱油缸内，推动活塞和活柱上升，使顶盖接触顶板并达到初撑力。随着顶板压力增大，油缸内液体压力升高，当达到安全阀调定压力时，安全阀开启溢流，支柱保持恒定的工作阻力，避免因超载而损坏。回柱时，操作卸载阀排出乳化液，活柱在复位弹簧和自重作用下下降，完成回柱。

与活塞式单体液压支柱相比，悬浮式支柱的活柱与油缸之间没有活塞环，而是通过活塞与油缸间隙配合，并依靠密封圈密封，具有结构简单、维修方便、使用寿命长等优点。

三、主要技术参数（以常规标准为准）

• 最大高度：2800mm
• 最小高度：依据行程设计，通常约为1800~2000mm（具体以厂家参数为准）
• 行程：约800~1000mm
• 额定工作阻力：250kN
• 初撑力：约150~180kN（取决于泵站压力及缸径）
• 油缸内径：100mm
• 工作介质：乳化液（一般浓度为3%~5%的乳化油与水混合液）
• 泵站压力：通常为18~31.5MPa
• 支柱重量：约80~100kg（随高度和材质略有差异）

需要说明的是，不同生产厂家的产品参数可能存在细微差异，实际选型时应以厂家出厂检验报告和技术协议为准。

四、适用范围与使用场景
DW28-250/100x型单体液压支柱适用于煤层倾角小于25°的缓倾斜回采工作面，也可用于倾角较大的工作面配合防倒措施使用。其最大高度2.8米，可满足中厚煤层及部分厚煤层分层开采的支护需求，常用于炮采、普采及综采工作面的端头支护、超前支护和临时支护。

该型号支柱还可与金属铰接顶梁、π型钢梁等配合使用，组成单体液压支柱支护体系，以适用于不同的顶板条件。

由于额定工作阻力为250kN，该支柱属于中等承载力级别，适合顶板压力中等、且采高较大的工作面。若顶板压力较大，可选用更高阻力的型号（如300kN及以上）。

五、使用与维护要点

1. 使用前检查：检查三用阀是否完好、密封是否可靠、活柱表面有无锈蚀和划伤；乳化液浓度必须达标，严禁使用清水或浓度不足的乳化液，以免腐蚀缸体和降低润滑性能。
2. 正确升柱：注液时应确保顶盖与顶梁接触良好，达到初撑力后方可停止注液；严禁超行程使用或强行加载。
3. 防止憋卡：支柱应垂直于顶底板，避免在倾斜面受侧向力；回柱时先卸压，不可用绞车硬拉。
4. 定期维护：每隔一定周期对支柱进行清洗、更换密封件；三用阀应定期校验安全阀开启压力；长期不用的支柱应排空乳化液、存放于干燥通风处。
5. 报废标准：活柱、油缸出现严重锈蚀、变形、裂纹或修复后仍达不到安全性能的，应报废处理，不得继续使用。

六、作为液压设备的重要地位
单体液压支柱是煤矿液压支护体系中的基础设备，与液压支架、乳化液泵站共同构成井下支护系统。它相比木支护和金属摩擦支柱，具有初撑力大、恒阻承载、支护效率高、安全性好等显著优势，是煤矿实现安全生产和机械化采煤的重要保障。DW28-250/100x型作为其中的常规型号，因其适应性和经济性，目前仍在许多矿井广泛使用。

综上，DW28-250/100x型单体液压支柱结构合理、参数适中、使用维护方便，是煤矿工作面支护的常用可靠设备，用户应根据实际工况合理选型并严格按操作规程使用，以确保支护安全和设备寿命。
